土壤蒸滲儀(Lysimeter) 是在現代電子技術、土壤物理學、微氣候?qū)W等學科領域不斷深入發展的基礎上，為研究“四水”循環轉化過程中降雨下滲、徑流、蒸散及土壤水中可溶解成分轉移過程而研發生產的一種綜合性系統設備。該設備能精確監測被測土體蒸散量和滲漏量，可單個或成套布設，適用于農業、林業、水利、氣象等相關部門長期監測流域總蒸發量，可為水利工程規劃設計和水資源合理開發利用有提供數據支撐。

從歷史淵源來看，土壤蒸滲儀是一種是非標定制的舶來品，上世紀80年代引入中國，目前國內生產銷售的蒸滲儀除原裝進口的以外，大部分的機械結構與測量原理都是學習和引進國外的。哪家公司實力強，研發轉化水平高，本土化的效果可能就好一些。由于行業比較冷門，市場需求量又小，所以國內專業生產土壤蒸滲儀的企業很少，并且都是一些小微企業。當前沒有此類產品的國家標準和生產規范。

當前，國內企業所生產的土壤蒸滲儀，從結構上可分為懸掛式、杠桿式、彈簧式和直稱式。前三種結構的蒸滲儀工作原理都是間接稱量法，用杠桿或鋼絲（彈簧）平衡去掉被測土體和硬件土箱的原始重量，通過測定變化量來計算蒸發蒸騰量，滲漏量監測也是大同小異。這三者在結構上唯一不同的是：杠桿式蒸滲儀是通過三級也就是三次轉換平衡去掉原始重量，結構相對復雜；而懸掛和彈簧式可直接平衡去掉原始重量，結構要簡單一些。直稱式蒸滲儀，顧名思義，就是直接秤量被測土體各測點隨蒸發、蒸散、滲漏、降水或灌溉而引起的土壤總重量的變化。四種結構的蒸滲儀均有優缺點，可按實際需要擇優選型。

01杠桿式土壤蒸滲儀

整個稱重系統可以看作一個巨大的桿秤。用平衡碼平衡掉蒸滲儀的初始重量（如下圖1所示），然后將土箱和土體的重量作為一個固定值，默認重量的變化都是由土壤水分變化引起的，這樣稱重傳感器感應到的就為水分的變化量，再結合滲漏量計算出蒸散量。其優缺點是：

（一）反應靈敏，監測數據線形度好；

（二）杠桿平衡系統結構復雜，各個支點（類似天平刀口）易磨損變形，測量量程??；

（三）所采用的傳感器蠕變和零漂相對較大，每次測量前需進行零點校正，也需要定期標定，后期維護工作量大。

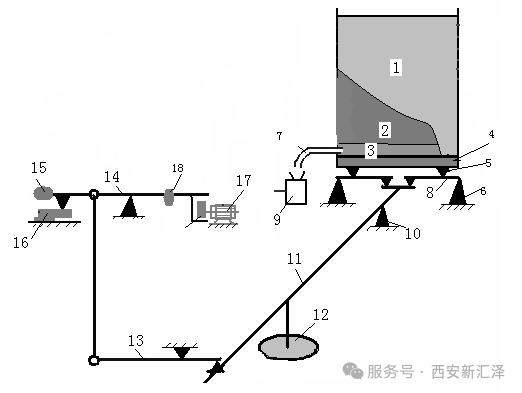

圖1杠桿式蒸滲儀原理圖

其中： 1、土箱，2、土體，3、過濾層，4、土箱箱底，7、滲漏管，9、滲漏傳感器，5、6、8、11、12、13、14為杠桿系統，15、為平衡砝碼，18、為游碼，16、為稱重傳感器，17、為清零電機。

02 懸掛式土壤蒸滲儀

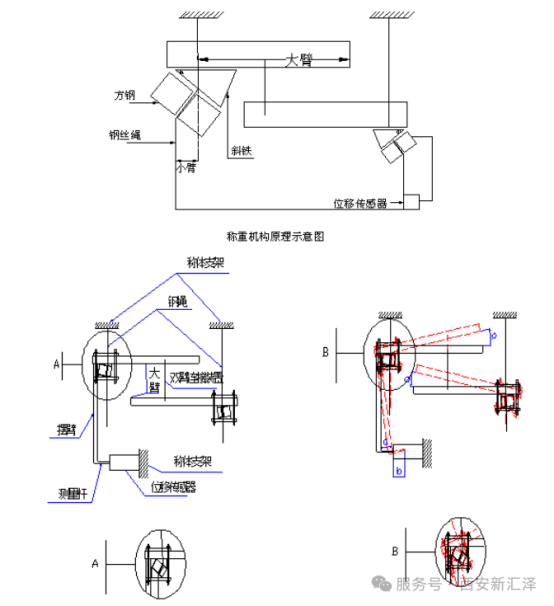

稱重機構原理如下圖2所示:由兩塊方鋼夾在鋼絲繩中部與兩塊斜鐵及平衡臂產生工作狀態。在平衡臂水平時，鋼絲繩產生垂直錯位。當土體重量發生變化時，平衡臂上下擺動形成擺角變化，通過鋼性連桿機構將擺角的變化轉換為線位移，再利用高分辨率的位移傳感器測出位移變化量，從而實現土箱重量變化的測量。

其中G代表土體和土筐重力，F(xiàn)代表砝碼重力。

圖2懸掛式蒸滲儀測量原理圖

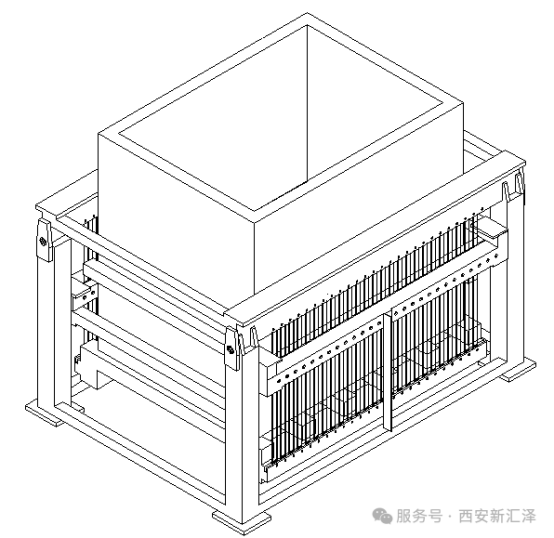

懸掛式蒸滲儀秤體側視圖

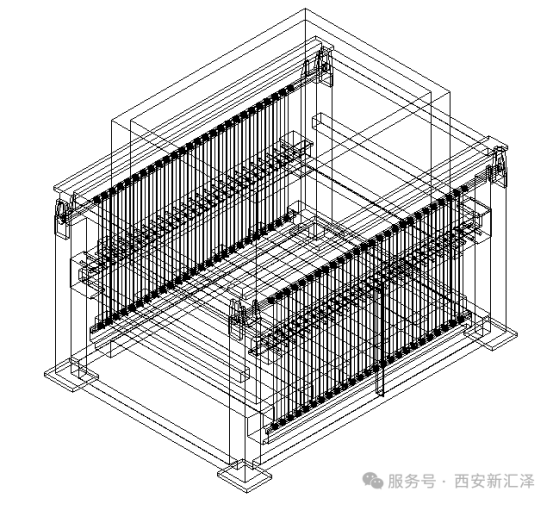

懸掛式蒸滲儀秤體透視圖

懸掛式蒸滲儀的優缺點：

（一）被測土體始終處于懸掛狀態，傳感器無需長期承受秤體及土壤壓力，不易疲勞，皮實耐用。

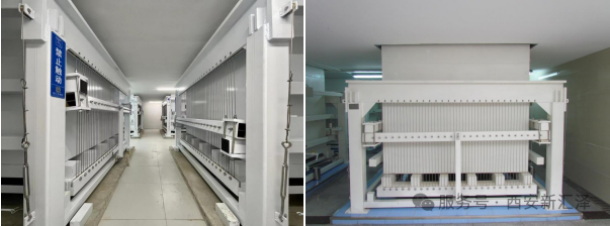

大型懸掛式土壤蒸滲儀實物照片

（二）所采用的是位移傳感器感知蒸散發變化量，其與被測土箱直接相連，沒有中間過渡轉化環節，減少了誤差源，提升了測量精度；

（三）測量量程大，抗干擾能力強，無需定期標定，后期維護簡單方便；

（四）機械結構復雜，現場安裝工作量大，調試要求高。

03 直稱式土壤蒸滲儀

在被測土體下互成120°角安裝了三只稱重傳感器（如圖3所示），直接稱量被測土體的重量變化，得出蒸散量及滲漏量。其優點是機械結構簡單，安裝調試方便；缺點是傳感器測量精度差，溫漂大，需要定期維護。

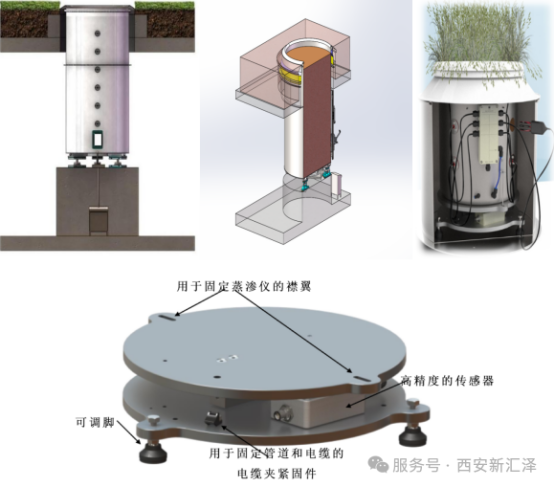

圖3直稱式蒸滲儀結構原理圖

直稱式土壤蒸滲儀實物照片

近年來，為弄清楚氣候變暖對生態系統功能及其穩定性的影響與調控機制，我司在直稱式蒸滲儀結構基礎上專門研發生產了一款土壤環境控制蒸滲儀（也稱為增溫蒸滲儀），其可通過調節控制環形空腔內的溫度，進而改變內筒內腔中的原狀土體的溫度、濕度等。該裝置可以拓展監測植物生長土壤環境的溫度、土壤含水量以及土壤表層二氧化碳濃度，并對裝置內的植物的物候、蒸騰和生長節律變化進行連續測定，了解氣候變暖對草原植物群落及其穩定性的影響，從而為野外植物生長條件和驅動機制的研究提供可靠的信息支撐，為陸地生態系統的恢復、重建、碳收支評估及氣候變化適應性管理提供依據。相較于當前常用的加熱燈及溫室建設，該設備的最大優點是直接作用于被測土壤，受外界環境影響小，實驗效果好，使用成本低，后期維護簡單。

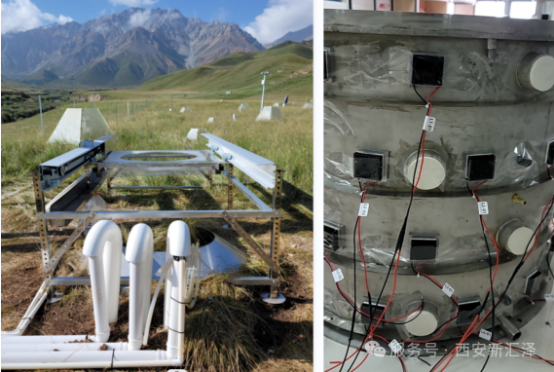

稱重式增溫土壤蒸滲儀外部及內筒照片

04彈簧式土壤蒸滲儀

在被測土體下面等距離互成120°安裝了三只強力彈簧和懸臂梁傳感器（如圖4所示），利用強力彈簧和機械柔性平衡盛土容器和原狀土的總重量，用高精度懸臂梁傳感器監測所設定的前后兩次變化量，測值之差即為當時段的蒸散量。其優點是使用成本低，安裝簡便；缺點是彈簧易疲勞，不適用于大型蒸滲儀。

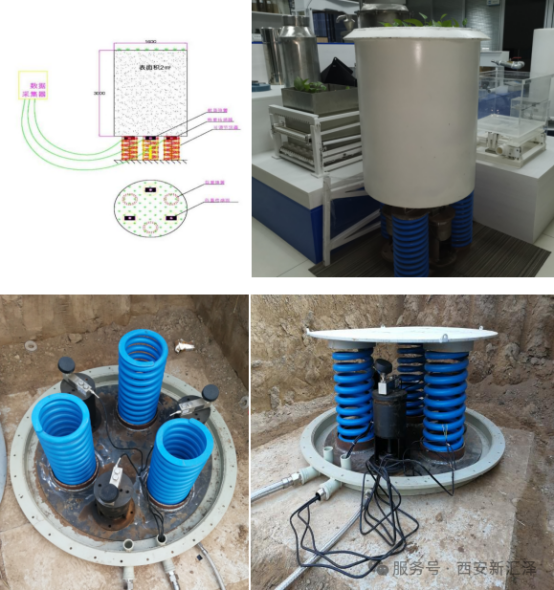

圖4：彈簧式土壤蒸滲儀結構原理圖及實物照片

以上是幾種稱重式土壤蒸滲儀的介紹，用戶可根據測量需求、應用場景、設備性能等進行設備選型，以確保所選設備能夠滿足自己的實際需求。
