型號：
產品概述：

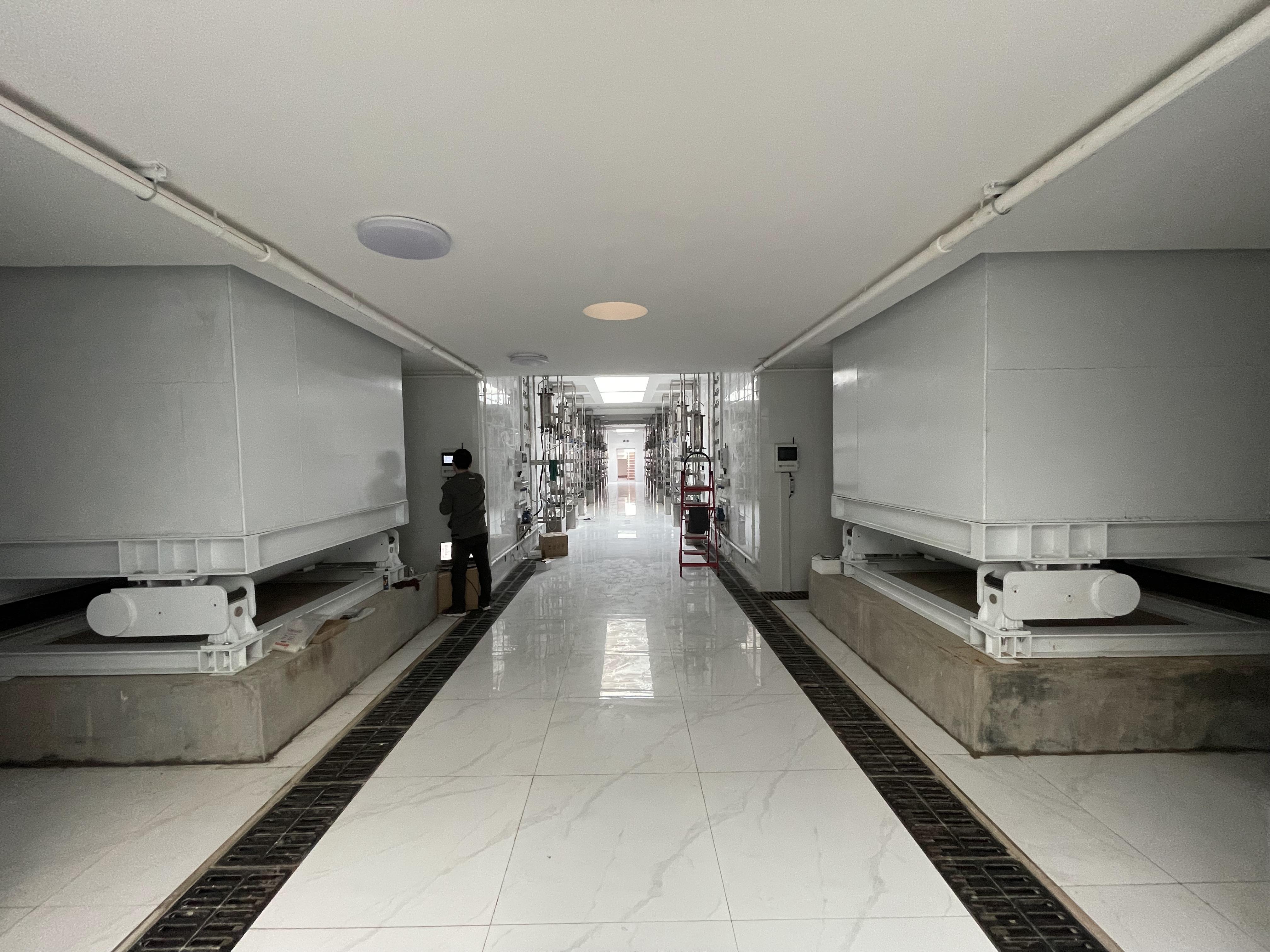

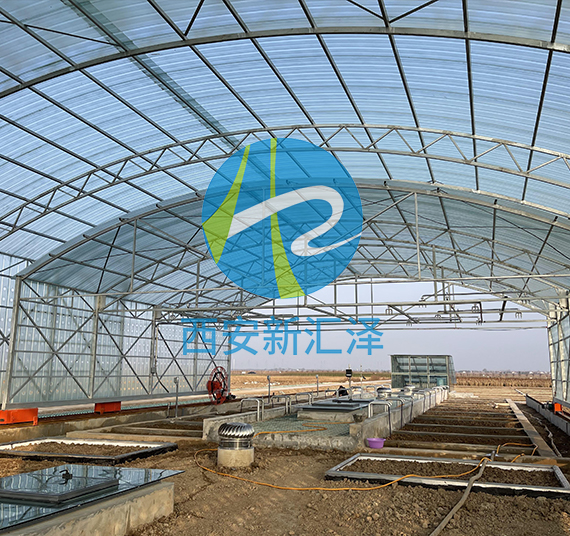

水鹽肥運移模擬調控系統項目主要有兩部分組成，一是土建工程部分，具體包含一處測坑群的地下室建設、一套移動遮雨棚工程建設；二是設備安裝調試部分，具體包含兩套稱重式蒸滲儀、一套人工模擬降雨系統、十八套土壤墑情監測系統、十八套土壤溶液提取系統、十八套自動供排水系統。
設備包括：
XHZ-ZS101稱重式蒸滲儀2套、XHZ-JY101人工模擬降雨系統1套、XHZ-SQ101土壤墑情監測系統18套、XHZ-RY101土壤溶液提取系統18套、XHZ-BS101自動供排水系統18套、XHZ-DZPT-100水鹽運移模擬系統數據展示平臺1套。
主要技術參數及配置：

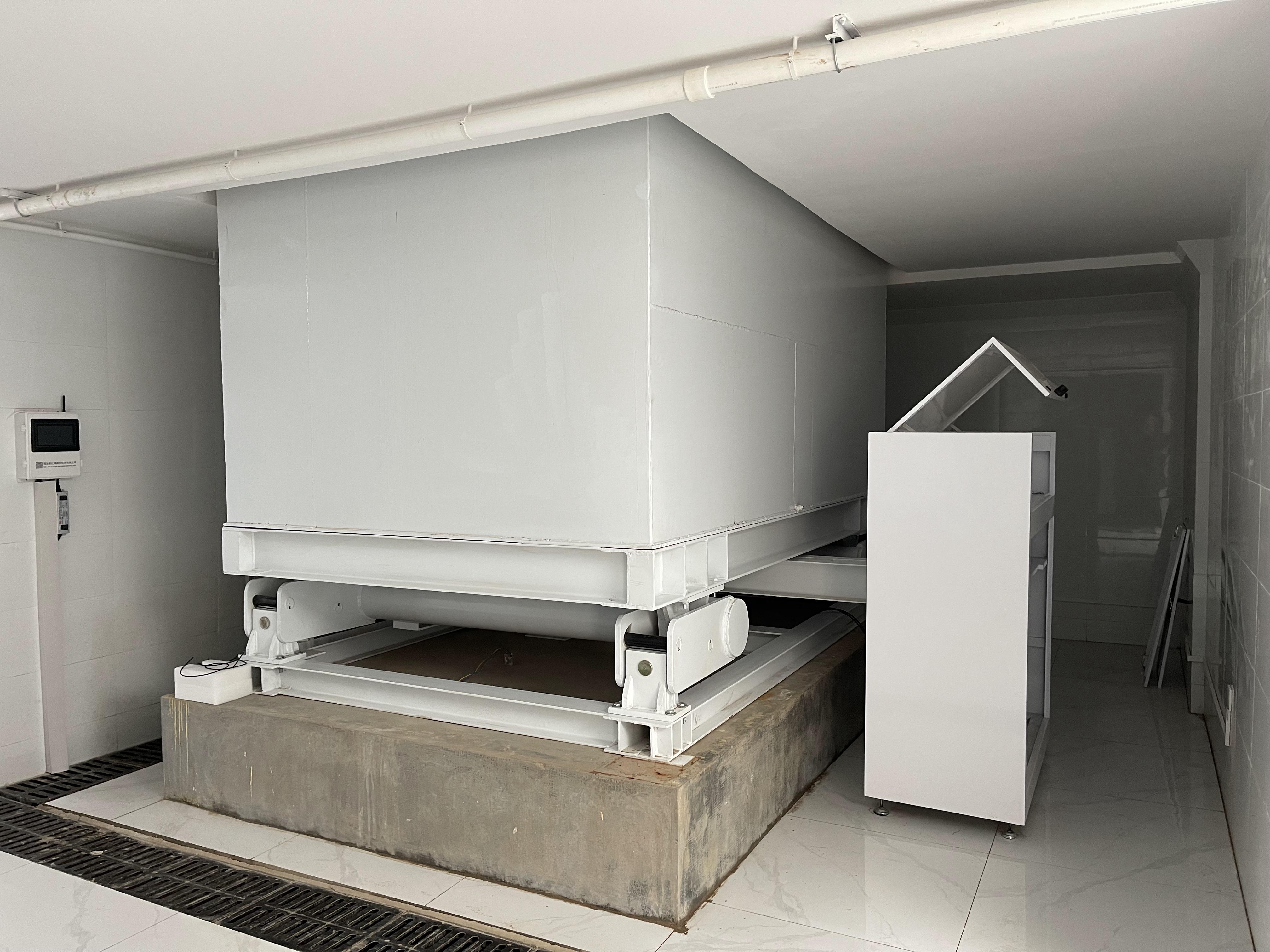

一、稱重式蒸滲儀
由箱體、稱重系統、滲漏監測系統、土壤環境監測系統、土壤溶液提取系統、自動排水系統、數據采集系統、UPS備電系統等組成。
蒸滲儀箱體長3.3m，寬2.0m，裝土深2m，反濾層厚0.3m，總深度2.3m。
蒸滲儀蒸散量變化靈敏度：≤0.02mm水深，滲漏量監測稱重模式：采用1個S型稱重傳感器，帶有自動排水裝置；稱重量程：5kg；分辨率：0.1g；精度：1g；輸出：內部RS485協議或標準Modbus協議；
土壤環境監測系統是分層進行監測，大型蒸滲儀分7層測量，土壤溶液分層提??；
土壤溶液分層提取，蒸滲儀分7層；土壤溶液包括陶土頭（用一備一）、溶液抽取器、取樣瓶、真空泵等。
土壤水分溫度電導率：量程：水分0~100%，溫度-40~80℃，電導率0~23 dS/m；精度：±3%，±0.5℃，±5%（0-7ds/m內）；防護等級：IP68；輸出：SDI-12；電導率測量須采用鍍金觸點；尺寸：整體厚度不超過1.5cm，探針長度不超過5cm；供電電壓：最低可至2.5V，最高可至16V；線纜：5米。
土壤水勢：土壤水勢范圍：-9kPa～-2,000kPa（1.96～4.31pF），分辨率：0.1kPa，準確度：±(讀數的 10%+ 2kPa)@-9kPa～-100kPa，傳感器類型：頻域，帶校準的陶質板；土壤溫度范圍：-40～60℃，分辨率：0.1℃，準確度：±1℃；傳感器類型：熱敏電阻；測量頻率：70 MHz；輸出：SDI-12 通訊協議。
所生產的稱重式土壤蒸滲儀符合國家《企業標準信息公共服務平臺》公示的標準。
LYSDAMS V1.0蒸滲儀數據采集與管理系統：系統中所有子系統的數據采集及處理都由采集主機進行，同時采集主機將數據緩存，向數據平臺發送數據。主處理器：高性能Cortex M系列處理器；內部存儲：512M 高可靠性Nor Flash存儲，無壞區塊；外部存儲：USB接口，TF卡；通信接口：2/3/4G全網通無線傳輸接口，以太網接口，RS485接口；通信協議：支持標準MQTT或自有協議；可擴展選配模塊：SDI-12采集模塊，RS485 Modbus 采集模塊，模擬量采集模塊，4-20mA采集模塊，輸入輸出控制模塊等；數據采集：擴展選配模塊支持自動識別及編址，可進行自動適應采集；帶有液晶顯示及按鍵人機界面，可在現場查看設備狀體及下載數據；可設置采樣間隔及采集數據類型，采樣間隔1分鐘至4小時可配置；數據下載：本地U盤/TF卡下載，遠程云平臺存儲下載；；可實現與水鹽運移模擬系統數據展示平臺的聯動，并實時顯示可控制，后期可擴展并能集成其他傳感器。
二、人工模擬降雨系統
人工模擬降雨配合移動防雨棚，實現每6個為一個小區的模擬降雨，逐步降雨3個小區；
雨強連續變化范圍：15~ 180mm/h；
降雨單區有效面積：56㎡；
降雨移動區域：3個區；
降雨均勻度：＞0.80；
雨滴大小調控范圍：0.4-6mm；
降雨高度：≥3m；
噴頭的要求：旋轉下噴式噴頭，不銹鋼材質，大中小3種噴頭；
管道材質：免生銹鋼塑復合管；
連續降雨方式：可實現連續、變雨強降雨，提前設置多降雨場次、時間、雨強，系統自動執行場次降雨的切換；
系統控制方法：采用閉環控制法，即就是在降雨區所布設的雨量計可以實時監測降雨強度的大小，并將數據傳輸至控制臺，與設定的雨強值進行逼近式對比分析，再通過自動調節變頻器及流量調節閥、調壓閥等組件，改變供水水壓及流量。本系統控制方式采用自主研發的PID閉環控制法。在降雨區所布設的壓力傳感器、雨量計可以實時監測供水管道內壓強及實際降雨強度的大小，并將采集參數回傳至高性能MUC控制單元，利用內置PID算法快速響應系統反饋的數據，并結合當前降雨場景制定調節方案，實現精準調控?？刂葡到y(tǒng)下位機的主控采用ST意法半導體基于ARM Cortex-M3內核的高性能系列MCU；傳感器采集選用Sigma-Delta式可編程ADC。采樣分辨率24Bit，采樣速率最高可達19200樣本/秒；下位機通過內嵌WIFI模塊及自主研發的780MHz射頻模塊與平板電腦端進行連接，并通過TCP/IP或串行通信協議進行通信。相關無線通信方案：802.11b/g/n及Sub-1GHz均符合國家標準要求；控制器與變頻器、回水閥之間使用的工業485差分信號總線進行通信，遵循ModBus通訊協議；閥門控制部分采用MOSFET半導體技術。
三、土壤墑情監測系統
采集器系統：所有SDI-12傳感器數據采集由及處理都由采集器進行，同時采集器將數據緩存，向系統主機發送數據，所有數據采集器支持級聯，可自由擴展采集器數量及傳感器數量；
主處理器：高性能Cortex M系列處理器；
內部存儲：1M 高可靠性EEPROM；
傳感器接口：標準SDI-12接口，4個獨立編制采集通道；通信接口：外部RS485接口，標準Modbus-RTU協議或者內部協議；
主機通信：4G全網通及以太網通信，支持標準MQTT或自有協議；
數據采集：可設置采樣間隔及采集數據類型，或者由系統主機控制采集；
工作環境：溫度 -30~+75℃，濕度0~100% RH；
供電方式：AC 220V 或 DC 24V，可連接太陽能供電。
可實現與水鹽運移模擬系統數據展示平臺的聯動，并實時顯示可控制，后期可擴展并能集成其他傳感器。
土壤墑情監測系統，布設7層監測土壤溫度、濕度、電導率、水勢四個參數；
土壤水分溫度電導率：量程：水分0~100%，溫度-40~80℃，電導率0~23 dS/m；精度：±3%，±0.5℃，±5%（0-7ds/m內）；防護等級：IP68；輸出：SDI-12；電導率測量須采用鍍金觸點；尺寸：整體厚度不超過1.5cm，探針長度不超過5cm；供電電壓：最低可至2.5V，最高可至16V；線纜：5米。
土壤水勢：土壤水勢范圍：-9kPa～-2,000kPa（1.96～4.31pF），分辨率：0.1kPa，準確度：±(讀數的 10%+ 2kPa)@-9kPa～-100kPa。
四、土壤溶液提取系統
土壤溶液分7層提??；包括陶土頭（用一備一）、溶液抽取器、取樣瓶、真空泵等。
土壤溶液提取器可以7個點位同時提取不同深度土壤溶液，溶液抽取器長度400mm，內徑140mm，外徑150mm；
陶土頭：尺寸：Φ20x50mm;硅砂材料，進氣值：0.9bar；
真空泵：抽氣速率≥20L/min，極限負壓值≥0.06MPa；
溶液提取瓶：材質高硼硅，容量100ml。

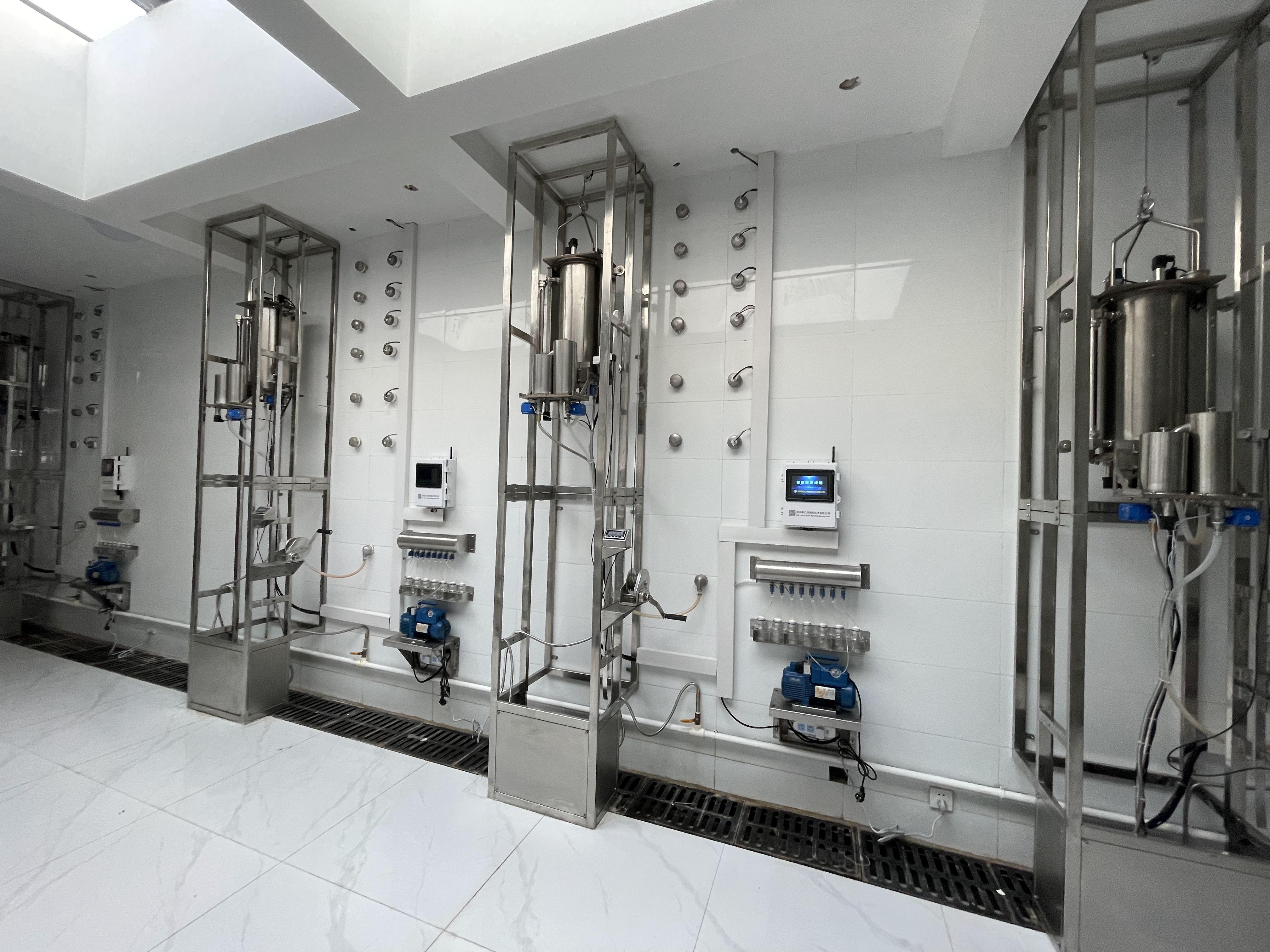

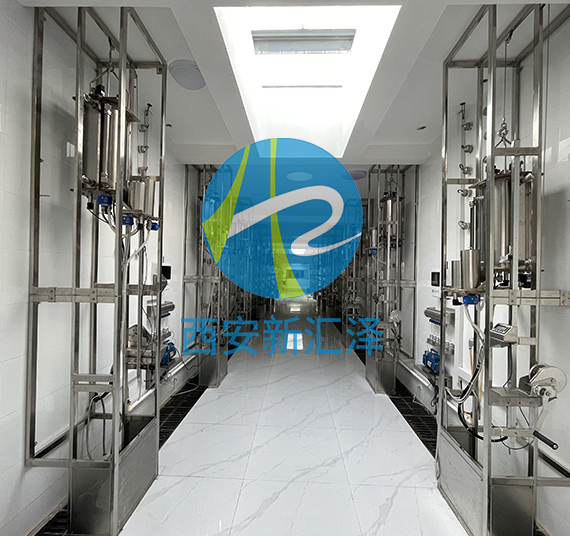

五、自動供排水系統
自動供排水系統采集馬氏瓶中各傳感器數據，并且根據傳感器數據計算出蒸滲儀蒸發量(補水量)以及滲漏量（排水量），同時控制自動供排水，并將采集器將數據緩存，向系統主機發送數據。
支持多種馬氏瓶傳感器，在異常狀態下（缺供水/斷電/凍結）可自動切換至安全運行狀態，恢復后繼續正常運行；
可實現與水鹽運移模擬系統數據展示平臺的聯動，并實時顯示可控制，后期可擴展并能集成其他傳感器。
主處理器：高性能Cortex M系列處理器；
內部存儲：1M 高可靠性EEPROM；傳感器接口：4路4-20mA采集接口，高速高精度ADC采集，24位分辨率；輸入開關接口：2路，干接點或PNP型，隔離輸入；控制接口：8路電磁閥或4路電動球閥，可配置；
通信接口：RS485接口，標準Modbus-RTU協議或者內部協議；
數據采集：可設置采樣間隔及采集數據類型，或者由系統主機控制采集；
蒸散量(補水量)測量：液位壓力換算式；蒸散量(補水量)分辨率：0.01mm；
蒸散量(補水量)精度：0.1mm；
滲漏量（排水量）測量：液位壓力換算式；
滲漏量（排水量）分辨率：0.001mm；
滲漏量（排水量）精度：0.01mm；
工作環境：溫度 -40~+75℃，濕度0~100% RH；
防水等級：IP66；
供電方式：AC 220V 或 DC 24V，可連接太陽能供電。
六、水鹽運移模擬系統數據展示平臺
1.基于microsoft .Net平臺開發。兼容Windows7及以上系統。
2.單路服務器具備最多256個數據采集節點的連接能力。每各數據節點具備不少于250各傳感器的采集能力。
3.具備GIS系統，并能基于地圖展示數據點分布和實時采集數據的顯示。地圖的最大分辨率不應低于50米，并至少具備道路和衛星兩類底圖。
4.平臺自身攜帶1949-2020的全國歷史天氣數據。用以做研究對照和數據分析。
5.平臺可支持以太網設備，RS232/485總線設備，PakBus總線設備，CAN總線設備，M1553b總線設備的接入，數據采集及控制。
6.平臺可支持對采集到的數據進行動態圖形化顯示。擁有多種曲線展示實時及統計數據。對系統中的主要系統和設備，應有動態的系統拓撲動畫，并在其上顯示設備運轉的實時狀態。
7.平臺至少應包含稱重式蒸滲儀、土壤墑情監測系統、自動供排水系統的接入和展示。除本項目采購硬件之外，也應兼容甲方已有的傳感硬件和采集設備。8.服務器采用塔式服務器，16G內存，2*1T，四核，帶21.5顯示器；顯示大屏采用100英寸，4K顯示器。
